Page n° 13 : Manaka

Je suis tombé sur cette image, elle m'a plus.

 Ce sera la figurine que je vais modeler pour Aurore

Bon là je suis devant une autre difficulté. J'ai très peut d'image et je voudrai pouvoir la cuire .
Je vais pour cela utiliser mon petit mannequin articulé comme base pour visualiser la position de chaque coté.

De quelle façon vais je l'aborder ?

À partir de la structure en fil de fer, sont squelette , je vais entourer celui ci de papier collé en épaisseur importante pour ensuite l'enrober d'une couche d'agile d'épaisseur suffisante pour la cuisson.
Deux possibilité : vider le cœur en enlevant le papier et le fil ou cuire en l'état, la question étant quel est la dilatation d'un fil de fer ?
La réponse m'a été donné avec un calculateur de dilatation (http://jean.lamaison.free.fr/Calculatrice/dilat.php)

Pour 50 mm la longueur à 1250° maxi sera de 50,738 mm.
L'épaisseur de papier en brûlant absorbera sans problème cet allongement en toute direction
Le point de fusion de l'acier se situant au environ de 1500° selon sa teneur en carbone,
Il me semble donc que je peut tenter cette solution.
Il me faut aussi tenir compte du rétreint de l'agile au séchage soit 7%
Pour 50 cm j’aurais 3,5 cm de rétreint sur la hauteur, et en épaisseur pour 8 mm : 0,56 mm de rétreint
Pour ne pas prendre de risque dommageable au club, je la cuirais avec mon future four.
J'ai du pain sur la planche !!

Bon j'aime innover, c'est à dire prendre ça et là des idées et mixer des ensembles .

Alors pour suivre ce que j'ai écris plus haut après avoir collé quelques feuilles d'un journal, je me suis dit que pour obtenir un volume convenable il me faudra beaucoup de papier et de temps pour obtenir l'épaisseur souhaité . Froisser le journal me donnera une forme molle.

J'ai donc décidé de mélanger de la cellulose comme pour l'agile cellulosique et de la colle vinylique d'écolier .

J’obtiens une pâte qui tient bien et me permet d'obtenir facilement du volume.

Ce modelage cellulosique va sécher et durcir . Je pourrais alors peut-être le découper en deux partis et enlever le fil de fer.
En recollant les deux morceaux j’obtiendrais le support de l'argile : la matière que je veux pour obtenir mon personnage après cuisson.

Je ne sais pas comment va se comporter la combustion du papier avec la colle .
Je sais aussi que je peux faire une colle avec de la farine et du sucre, sans produit chimique.( Option que j'ai découvert après avoir commencé mon teste ).

Je n'ai pas de réponse pour le rétreint de l'argile sur un tel support . Il me faut tester .

Le four m'a pris beaucoup de temps, réfléchir au code et son écriture. Cela est fait, j'ai donc repris Manaka et continuer de la garnir avec du papier et de la colle. Encore un peu de volume et je pourrai l'habiller de ces vêtements amples et de m'attarder sur son visage .

Page n° 12 : Le four

J'ai l'intention de créer un atelier de poterie dans le four à pain de mon lieu d’habitation .
c'est un locale suffisamment grand pour pourvoir y installer le tour , des étagères et pourquoi pas une cabine d'émaillage que je fabriquerai .
Pour le four j'ai choisi au gaz il ne sera donc pas dans le four . Je le mettrai dans la grange et le sortirai lors des cuissons.
Je vais le fabriquer avec un bidon et encore une fois un dessin vous montrera ce que je me prépare à réaliser.



J'ai deux options possible celle que je viens de dessiner qui est un mixte de four avec un bidon et d'un four à bois pour ce qui est de la circulation de la chaleur.

Si cela ne fonctionne pas bien j'aurai peut de modification pour le transformer en four avec une sortie sur le dessus du bidon.(la cheminée).
je n'ai pas dessiné ses roues ou tout autre moyen de le déplacer mais cela fait partie de mon souhait

Les fours à gaz peuvent être piloté avec un programmateur, alors je me pose la question non pas d'en acheter un mais de le fabriquer. Après avoir réalisé un suiveur solaire je me dit pourquoi pas.

l’intérêt serait de pouvoir faire les biscuits dans un four à Raku. Mes lectures ne donnent des courbes de température qui laissent apparaître deux actions : Des montés en température et des paliers, le refroidissement se faisant avec la coupure du brûleur .
Des pratiques différentes existent, sans expérience voilà ce que je retiens .
Pour le biscuit et le Raku une monté à 200° en 30 minutes puis un palier de 30 minutes
Pour le biscuit une nouvelle montée en température jusqu'à environ 1000° en quatre heures puis refroidissement .
Pour le Raku, de nouveau une monté en température rapide jusqu'à 950° puis le refroidissement .

Comment je pourrais réguler la température de mon four ?

J'ai remarqué que les fours vendus avec un programmateur étaient équipés de deux électrovannes et que la régulation ce faisait par elles .

Voilà ce que je pense et compte faire :
la régulation doit se faire sur un non dépassement de température, parce qu'une température trop faible est liée à la capacité du brûleur dans sa position de chauffe maxi. Ce réglage étant dépendant de la quantité de gaz qui lui est admissible pour son bon fonctionnement .

J'aurais donc deux vannes 12 V.
Une réglée en basse pression assurant la flamme au brûleur pendant tout le déroulé du cycle de cuisson et une autre réglée en haute pression admissible par le brûleur .
C'est cette dernière par sa fermeture ou par son ouverture qui me permettra de contrôler l'évolution de la courbe de température en fonction d'un temps voulu .

Piloter à partir d'un programme installer dans une carte informatique Arduino qui peut recevoir des relais 12 volt et les piloter.
L'arrêt d'un cycle ce fera par la fermeture des deux vannes Hp et Bp. La perte de la flamme refroidira la sonde de sécurité qui à son tour fermera le robinet de sécurité juste derrière le bruleur permettant le refroidissement naturel du four .
Le choix du 12V assurera une autonomie électrique du four.

l'arduino et les vannes seront alimentés par une simple batterie rechargeable avec un panneau photovoltaïque.

Qu'est ce qu'une carte Arduino ?

C'est un carte informatique programmable à partir d'un pc. qui peut recevoir ou émettre des courants électriques aboutissant à des actions.Alimenté par une pile après chargement du code elle est autonome.

Tentative d'exemple de fonctionnement .
Elle reçois une température sous forme de courant
Elle contrôle s'il correspond à ce que je veux
Si la température est trop élevé elle ferme la vanne haute pression en coupant son alimentation.

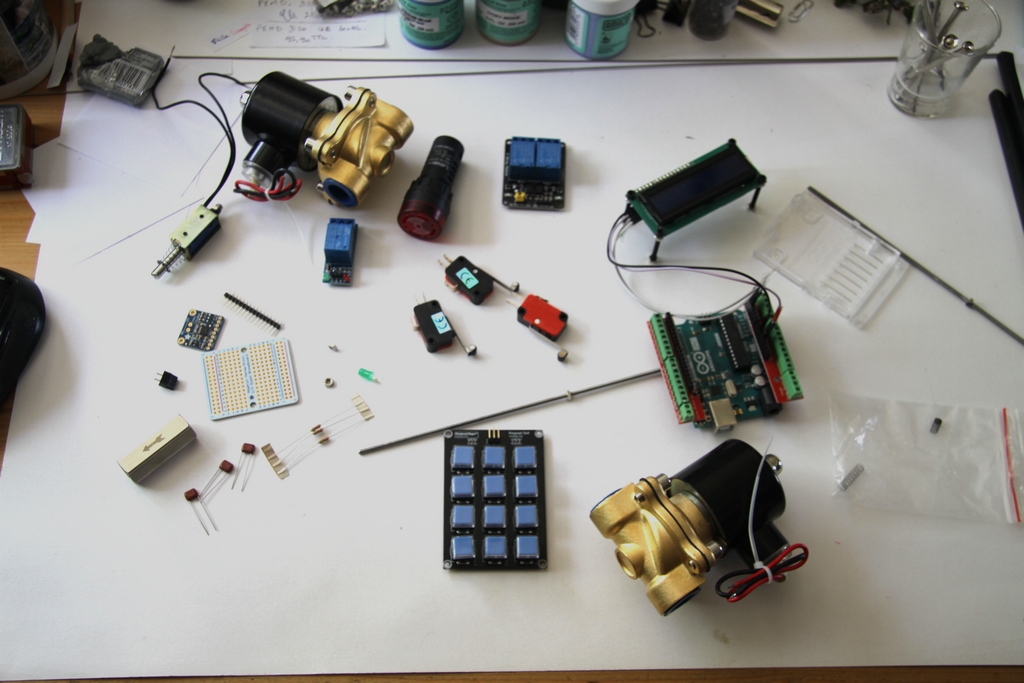

Voilà le schéma de l'ensemble des composants utiles
Le Max31855 interprète la sonde de température et transforme en degrés celcius le signale qu'il reçoit à l'aide de la bibliothèque (programme) qui lui est propre .
La carte bleu au dessus du LCD en fait fait partie (vue du dessous) elle aide à la communication de l'écriture avec aussi sa propre bibliothèque.
les trois rectangles bleus plus claires sont les relais . Ils permettent à partir d'un courant à 5V d'ouvrir ou fermer derrière une cloison un courant d'un autre voltage
Les Vannes et l’électro aimant sont en 12 V
L'arduino par sa broche Vin peut recevoir du 12v qu'il transforme en 5V et 3,3V pour son fonctionnement .
Je n'ai donc besoin que d'une seul batterie de 12V
Attention une connaissance est nécessaire pour l'ampérage, mais je ne peux pas l'expliquer.
Je sais simplement que ma batterie peut être utilisé avec un Arduino, ce que j'ai fait avec mon suiveur solaire.

et puis le système qui permettra de couper l'alimentation de l'arduino en fin de cycle

les deux aimants tiennent le levier dans la position ouvert ou fermé  (O) (I) .

En fin de cycle l'aimant (I) prend le relais de l'électro aimant qui ne sera plus alimenté pour maitenir le levier dans la position coupure du courant.
Le micro switch est interrupteur de la batterie.

Je continue d'avancer.
Le code arduino est fini, et a été accepté par le compilateur . L'étape suivante sera donc un teste avec le matériel.
Il sera possible de sélectionner 1 cycle de chauffe parmi 5 menus.

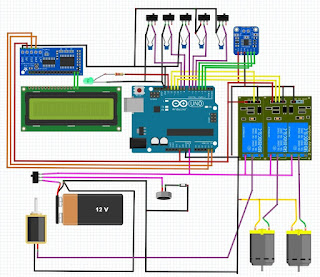

Le code fini tous les composants sont fixé. Cela m'a permis de dessiner le boîtier de commande et le schéma de branchement sur fritszing .

Yes !
Voilà je me suis rendu chez CERADEL où toute ma commande était prête.
J'ai donc les briques, les plaques réfractaire, le kit brûleur, la fibre haute température, la sonde de type K quelques paquets de poudres utiles et des couleurs Velvet.
De certaine poudres je vais pouvoir obtenir des couleurs en les mélangent à des pigments en suivant les recettes inscrite dans les livres de Rakuvaria.

Je remercie ici la jeune femme de Ceradel qui m'a servi et donnée de bons conseilles
Il me faut maintenant acquérir les cornières support du four et bientôt fini les dessins . Je passerais aux photos du réelle .

Voilà du temps passé , celui qu'il m'a fallu pour assembler tous les composants et surtout écrire le code acceptable par le compilateur arduino.
C'est un deuxième code/ Celui -ci permet de composer ses propre cycles de chauffe et de palier successifs.
le code qui reste à vérifier avec l'assemblage des différents composants.

Le code se trouve ici : Choix libre du mode de cuisson de la terre

le 02/07/2019

Je continue de réfléchir pour améliorer ce futur montage et l'idée d'une cheminée secondaire à fait son chemin. Le code a donc évoluer ainsi que les dessins.Voici le nouveaux code avec dans le PDF les croquis réactualisés : Choix libre de cuisson de la terre 2

Page n° 11 : Des poissons

Des poissons

Sur une proposition de Philippe les participants du groupe modelage vont réaliser des poissons en raku .
Nous en feront deux, un pour le club et un que nous garderons.
Comme il doivent être plat, mon choix c'est porté sur le discus, poisson d'eau douce que je connais ayant été pour un temps aquariophile . Il s’agit d'un cichlidé d’Amazonie.
Leur réalisation ce fera à partir de deux plaques de 8mm d’épaisseur séparées par du papier pour le renflement de son corps, les nageoires seront ajoutées.
Cet ouvrage sera pour moi une nouveauté dans sa fabrication puisqu'il ira jusqu'à la cuisson de type raku.

La difficulté qui m'attend sera la mise en couleur !

Mon Discus prend forme

Le voilà fini avec son socle .
Je n'ai pas cherché à le doter de reliefs particuliers sur son corps. Je veux expérimenter les conseilles que j'ai pu lire dans le livre de Catherine Chaillou et Lucie Chevalier ''Petites leçons de Raku animalier .
Le défi que je me suis donné est donc celui de la mise en couleur . Je vais pour cela utiliser des colorants Velvert et un émail transparent en recouvrement . Ce sera ma première mise en couleur .

Un autre façon m'intéresse : l'utilisation de pigments mélangés à une base d' émail mais je ne suis pas encore prêt pour cette cuisine .

La terre utilisée est aussi une nouveauté dans mon apprentissage . Ce n'est plus de l'argile cellulosique mais de l'argile chamotté à 0,5 des terres Baillet.
Après sa première cuisson 'le biscuit', elle sera blanche .

Pour réaliser les plaques deux barrettes de bois de 8 mm d’épaisseur et un rouleau à pâtisserie sont nécessaires . La boule de terre est mise entre deux morceaux de tissu en coton pour qu'elle ne colle pas . On roule comme pour faire une pizza.
Mais il y a une autre solution qui nous donne la possibilité de régler l'épaisseur voulu avec plus de facilité pour obtenir les plaques : une croûteuse
Je vais en fabriquer une elle fera l'objet d'une autre page .

Voilà un petit moment que mon poisson à été commencé. Il est cuit mais malheureusement j'ai casé ses deux nageoires ce qui m'a donné l’occasion de tester le meulage sur terre cuite pour retirer les excroissance restantes .
Avant de lui donner de la couleur j'ai beaucoup hésité et j'ai décidé de le patiner .
Pour apprendre à l'aide du cours de Catherine Prungnaud j'ai donc patiné le socle à l'aide de pigments verts puis du bleus et de la cire liquide à la cire d'abeille
Cette façon me plait beaucoup mais je ne pourrais pas tout faire ainsi .
Afin de pouvoir obtenir un pigment très fin je vais me doter d'une molette à pigment utilisé par les peintre pour fabriquer leur peinture .

Le socle en cours de finition.

 Bientôt le poisson !

Heu! le temps passe vite alors ou en est-il ?


les nageoires n'ont pas résisté, laissant sur sont corps des protubérances que j'ai pu atténuer avec une mini meuleuse.
Pour sa couleur j'ai fait une patine avec de la cire d'abeille et des pigments jaunes et oranges.
Je n'ai pas réussi à obtenir ce que je voulais , des zébrures oranges sur un corps jaune .
Mes lectures m'ont permis de comprendre pourquoi je n'y suis pas arrivé .
Un oxyde en séchant redevient poudreux . En frottant j'ai séché l'orange  qui partait en poudre .
J'ai réussi à le répartir sur tout le corps ce qui ne donne pas un effet désagréable .
Pour finir j'ai tenté l'acrylique pour son œil et ses nageoires dorsale et caudale
